HeeksCAD

HeeksCAD est un logiciel de CAO sous licence BSD permettant la modélisation de pièces en 3D. Il est orienté vers le génie mécanique et la fabrication. Il possède une architecture modulaire permettant de lui ajouter des greffons tels HeeksCNC, HeeksArt et HeeksPython. Il vise à offrir éventuellement des fonctionnalités semblables à des logiciels propriétaires tels que CATIA, SolidWorks, Pro|Engineer, Autodesk Inventor ou Solid Edge.

Certaines de ses particularités:

• la modélisation de solides est basée sur OpenCascade, et permet la création de solides par formes primitives ou par extrusion, révolution ou lissage à partir d'esquisses, les opérations booléennes, les chanfreins et les congés;
• il exporte aux formats standards STEP, IGES, STL et DXF, et permet l'importation du DXF.
• un solveur de contraintes géométriques permet de créer des dessins précis à partir d'esquisses rapides.

À noter que ce logiciel est toujours en développement, il ne doit donc pas être vu comme une solution à utiliser en contexte professionnel. Cependant, il s'agit d'un logiciel intéressant à tester, ou peut-être même suffira-t-il pour un usage personnel.

• Disposer des droits d'administration.
• Disposer d'une connexion à Internet configurée et activée.
• Disposer d'au moins 500 Mio d'espace disque, dont environ 300 Mio dans le Dossier personnel.
• Disposer d'une carte graphique supportant l'accélération graphique (ATI, Intel ou Nvidia) (à confirmer)

Il n'y a pas de paquet d'installation disponible. Il faut donc compiler les sources depuis le site du projet. Si la procédure peut sembler intimidante, elle est relativement simple à accomplir si le terminal ne vous fait pas peur.

Il faut d'abord installer les bibliothèques nécessaires à la compilation, ainsi que les bibliothèques utilisées par le logiciel (notamment OpenCASCADE et wxWidgets).

Dans un terminal, copiez-collez la ligne suivante:

sudo apt-get install -y subversion libwxbase2.8-dev g++ build-essential libopencascade-dev libwxgtk2.8-dev libgtkglext1-dev python-dev cmake libboost-python-dev

Cette commande exige la saisie de votre mot de passe. L'installation pourrait prendre plusieurs minutes.

La commande suivante télécharge les sources du logiciel dans un dossier HeeksCAD sous votre Dossier personnel:

cd ~
svn checkout http://heekscad.googlecode.com/svn/trunk/ HeeksCAD

Il faut maintenant changer de répertoire, puis exécuter la compilation et créer les liens dans les dossiers système:

cd ~/HeeksCAD/src
make clean
make
sudo make install

Le logiciel est maintenant installé; toutefois, en raison d'une mauvaise configuration des sources, des liens vers l'exécutable et le raccourci-lanceur doivent être créés:

sudo ln -s /usr/local/bin/HeeksCAD /usr/bin/HeeksCAD
sudo ln -s /usr/local/share/heekscad/ /usr/share/heekscad

On peut reprendre les commandes précédentes et en faire un script automatisé.

Copier-coller dans un éditeur de texte le texte suivant:

#!/bin/sh
# heekscad-install.sh -- Downloads, builds and installs HeeksCAD from svn

BUILDPATH=~             # Location of HeeksCAD build dir
INSTALLPATH=/usr/local  # Location to install HeeksCAD
BUILDPREREQS="subversion libwxbase2.8-dev \
  build-essential libopencascade-dev libwxgtk2.8-dev \
  libgtkglext1-dev python-dev cmake libboost-python-dev"

# Install build prerequisites
sudo apt-get install -y $BUILDPREREQS

cd $BUILDPATH
if [ -d HeeksCAD ]; then
  cd HeeksCAD
  svn update
else
  svn checkout http://heekscad.googlecode.com/svn/trunk/ HeeksCAD
fi
cd ${BUILDPATH}/HeeksCAD/src
make
sudo make install

# Make menu entry find the binary
sudo ln -s ${INSTALLPATH}/bin/HeeksCAD /usr/bin/HeeksCAD
# Make HeeksCAD find the program icons
sudo ln -s ${INSTALLPATH}/share/heekscad/ /usr/share/heekscad

Enregistrez-le dans votre Dossier personnel, puis lancez-le:

Ouvrez un terminal et saisissez la commande suivante :

sh nom_du_script

• Faites un clic droit sur le script, puis sélectionnez Propriétés; sous l'onglet Permissions, cochez Autoriser l'exécution du fichier comme un programme. Fermez la fenêtre.
• Faites un double-clic sur le script, puis dans la fenêtre, cliquez sur Lancer dans un terminal.

Lancez l'application depuis le menu Applications → Graphisme → HeeksCAD ou via la commande suivante :

HeeksCAD

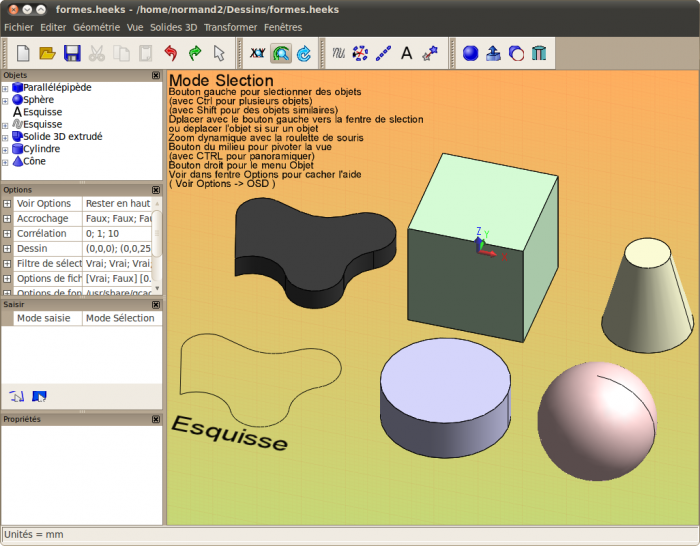

• On peut créer des formes primitives (cube, cylindre, cône et sphère) par le menu Objet 3D ou la barre d'outils du même nom. Une fois créé, le solide peut être modifié (déplacement, redimensionnement, étirement, rotation) dans la fenêtre graphique à l'aide de la souris en sélectionnant les icônes de manipulation. Les dimensions peuvent aussi être saisies au clavier dans la fenêtre Propriétés du panneau latéral.

• Pour réaliser une extrusion, il faut d'abord créer une esquisse avec les outils de géométrie. Il faut ensuite terminer l'esquisse, puis la sélectionner avant d'activer la fonction Extruder une esquisse. À noter que celle-ci n'est possible que dans l'axe Z du système de coordonnées. Il est possible de créer un nouveau système de coordonnées dont l'orientation de l'axe Z sera différente du système de coordonnées global. On saisis une valeur de hauteur et on termine la fonction en cliquant sur le bouton Accepter valeur et continuer dans la fenêtre Saisir du panneau latéral.
• La révolution se fait par la même méthode que l'extrusion. L'axe de rotation se trouve sur l'axe Z. Le profil n'a pas besoin de toucher à l'axe de rotation.

• Le lissage n'est pas contraint par l'axe Z. Il nécessite 2 esquisses. Les deux esquisses doivent avoir le même nombre d'éléments, mais n'ont pas besoin d'être sur des plans parallèles. Par exemple, le lissage d'un rectangle à un losange est accepté, mais pas celui d'un rectangle à un cercle.

L'architecture modulaire de HeeksCAD permet l'installation de greffons qui lui ajoutent des fonctionnalités.

HeeksCNC permet de créer des parcours d'outil et de générer un code de programmation lisible par les machines-outil à commande numérique. Pour plus de détails, consultez la page de projet du greffon HeeksCNC (en).

Saisir les commandes suivantes dans un terminal:

#Obtenir les fichiers HeeksCNC des sources SVN, compiler, et installer
cd ~/HeeksCAD/
svn checkout http://heekscnc.googlecode.com/svn/trunk/ HeeksCNC
cd ~/HeeksCAD/HeeksCNC/src
make clean
make
sudo make install

HeeksCNC utilise certaines bibliothèques pour effectuer différentes opérations. Installez-les toutes, ou seulement celles que vous comptez utiliser.

kurve.so est requis pour les opérations de profils. Le code est téléchargé en même temps que HeeksCNC, mais il nécessite une compilation séparée.

#Compiler et installer Kurve
cd ~/HeeksCAD/HeeksCNC/kurve
make clean
make
sudo make install

area.so est requis pour les pocket operations.

#Obtenir les fichiers libarea des sources SVN, compiler, et installer
cd ~/HeeksCAD/HeeksCNC/
svn checkout http://libarea.googlecode.com/svn/trunk/ libarea
cd ~/HeeksCAD/HeeksCNC/libarea/
make clean
make
sudo make install

actp.so est requis pour les opérations de dégrossissage adaptatif.

#Obtenir les fichiers libactp (dégrossissage adaptatif) des sources SVN, compiler, et installer
cd ~/HeeksCAD/HeeksCNC/
svn checkout http://libactp.googlecode.com/svn/trunk/ libactp
cd ~/HeeksCAD/HeeksCNC/libactp/PythonLib
make clean
make
sudo make install

opencamlib remplace pycam. Il est requis pour les opérations en zigzag.

#Obtenir les fichiers opencamlib files des sources SVN, compiler, et installer
cd ~/HeeksCAD/HeeksCNC/
svn checkout http://opencamlib.googlecode.com/svn/trunk/ opencamlib
cd ~/HeeksCAD/HeeksCNC/opencamlib/src
make clean
cmake .
make
sudo make install

• Lancer HeeksCAD
• Ouvrir le menu Fichier → Greffons
• Dans la boîte de dialogue, cliquer sur le bouton Nouveau
• Dans la boîte de dialogue Ajouter un nouveau greffon, saisir HeeksCNC pour le nom, puis dans Chemin des fichiers, cliquer sur le bouton « … »
• Localiser le fichier libheekscnc.so.0.5.1 sous /usr/local/lib/heekscnc/, cliquer sur le bouton OK, quittez puis relancez HeeksCAD.

Un menu Usinage devrait maintenant être ajouté, ainsi qu'une barre d'outils avec les icônes d'usinage.

Des instructions sont disponibles sur le wiki du site officiel: How to use different operations in HeeksCNC (en anglais)

HeeksArt permet la création de surfaces complexes de type Mesh au moyen de courbes de Bézier. Pour plus de détails, consultez la page de projet du greffon HeeksArt (en)

HeeksPython ajoute une console en langage Python. Pour plus de détails, consultez la page de projet du greffon HeeksPython (en)

Le logiciel s'installe par défaut en anglais. Il faut ici compiler le fichier de traduction fourni. Cependant, en raison d'un oubli des développeurs, le fichier de compilation ne contient pas l'instruction nécessaire à l'installation du français. Il faut donc le modifier au préalable.

Ouvrez dans un éditeur de texte le fichier Makefile qui se trouve dans /HeeksCAD/translations. Vous pouvez le faire en méthode graphique par votre gestionnaire de fichiers, ou par le terminal:

gedit ~/HeeksCAD/translations/Makefile

Ensuite, effacez son contenu pour le remplacer par le texte suivant:

PREFIX=/usr/local
DATADIR=$(PREFIX)/share
LOCALEDIR=$(DATADIR)/locale
mkdir_p= mkdir -p
MSGFMT=msgfmt

OBJECTS=fr/HeeksCAD.mo
all: ${OBJECTS}

fr/HeeksCAD.mo: fr/HeeksCAD.po
	$(MSGFMT) -o $@ $?

clean:
	-rm ${OBJECTS}

install:
	$(mkdir_p) "$(DESTDIR)$(LOCALEDIR)/fr/LC_MESSAGES"
	cp fr/HeeksCAD.mo "$(DESTDIR)$(LOCALEDIR)/fr/LC_MESSAGES/"

uninstall:
	-rm "$(DESTDIR)$(LOCALEDIR)/*/LC_MESSAGES/HeeksCAD.mo"

Sauvegardez le document, puis fermez-le.

Ensuite, il reste à l'exécuter à l'aide de la commande make dans le terminal:

cd ~/HeeksCAD/translations
make clean
make
sudo make install

Voilà, au prochain lancement de l'application, l'interface de HeeksCAD sera en français.

Sous Ubuntu 10.04 avec le thème par défaut Ambiance (et possiblement d'autres thèmes), la dernière icône de chacune des barre d'outils n'est pas affichée:

On peut régler le problème de la façon suivante:

• Aller dans le menu Fenêtres → Barre d'outils à gauche; ceci a pour effet d'aligner toutes les barres d'outils à la gauche de la fenêtre, et de les afficher correctement;

• Replacer les barres d'outils vers le haut de la fenêtre à l'aide de la souris.

(Source: Issue 270)

Il est possible que certaines fonctions soient inopérantes (outil extrusion, importation STEP, sauvegarde) après l'installation à l'aide du script automatisé. Dans ce cas, essayez de réinstaller manuellement en suivant les étapes Télécharger les sources et Compilation. Il n'est pas nécessaire de répéter l'étape de configuration.

Le logiciel HeeksCAD est en développement constant. L'équipe de développeurs en modifient le code presque à chaque semaine, pour corriger des bogues ou ajouter des fonctionnalités. Il peut donc être intéressant de mettre à jour le logiciel.

Cette mise à jour se fait simplement en répétant les étapes de l'installation manuelle, Télécharger les sources et Compilation.

Pour supprimer cette application, dans le répertoire des sources faites un "make uninstall"

cd ~/HeeksCAD/src
sudo make uninstall

Vous pouvez maintenant supprimer le dossier HeeksCAD qui se trouve dans le Dossier personnel.

On peut également supprimer les bibliothèques qui ne sont plus utiles. Dans un terminal:

sudo apt-get remove subversion libwxbase2.8-dev build-essential libopencascade-dev libwxgtk2.8-dev libgtkglext1-dev python-dev cmake libboost-python-dev

Attention ! ces paquets sont peut-être utile à d'autres applications !
