La Pieuvre

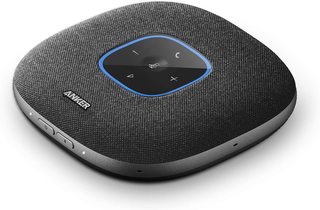

La pieuvre est un appareil doté à la fois :

  1. d'un ou plusieurs haut-parleurs pour restituer le son
  2. d'un ou plusieurs microphones pour capturer le son.

La pieuvre doit donc être vue à la fois comme périphérique d'entrée et de sortie de son.

N.B en anglais on peut traduire par "speakerphone" (et non par "octopus")

L'intérêt du dispositif par rapport à avoir un microphone séparé des haut-parleurs est d'éviter Effet LARSEN : un écho en boucle qui donne un son strident lorsque le son des haut-parleur est capté par le microphone.

Il faut éviter d'utiliser le microphone de votre caméra (si vous en avez un) lorsque vous utilisez des haut-parleurs, sinon vous risquez un effet Larsen.

En fait il y a deux façons pratiques et efficaces d'éviter l'effet Larsen:

  • l'utilisation d'un casque
  • l'utilisation d'une pieuvre
Cet appareil est donc particulièrement bien adapté pour le télétravail en main libre car il évite le port du casque pendant toute la durée de vos conférences.

Vous branchez la pieuvre par câble USB-C sur un port USB du PC capable de supporter également l'alimentation électrique de la pieuvre.

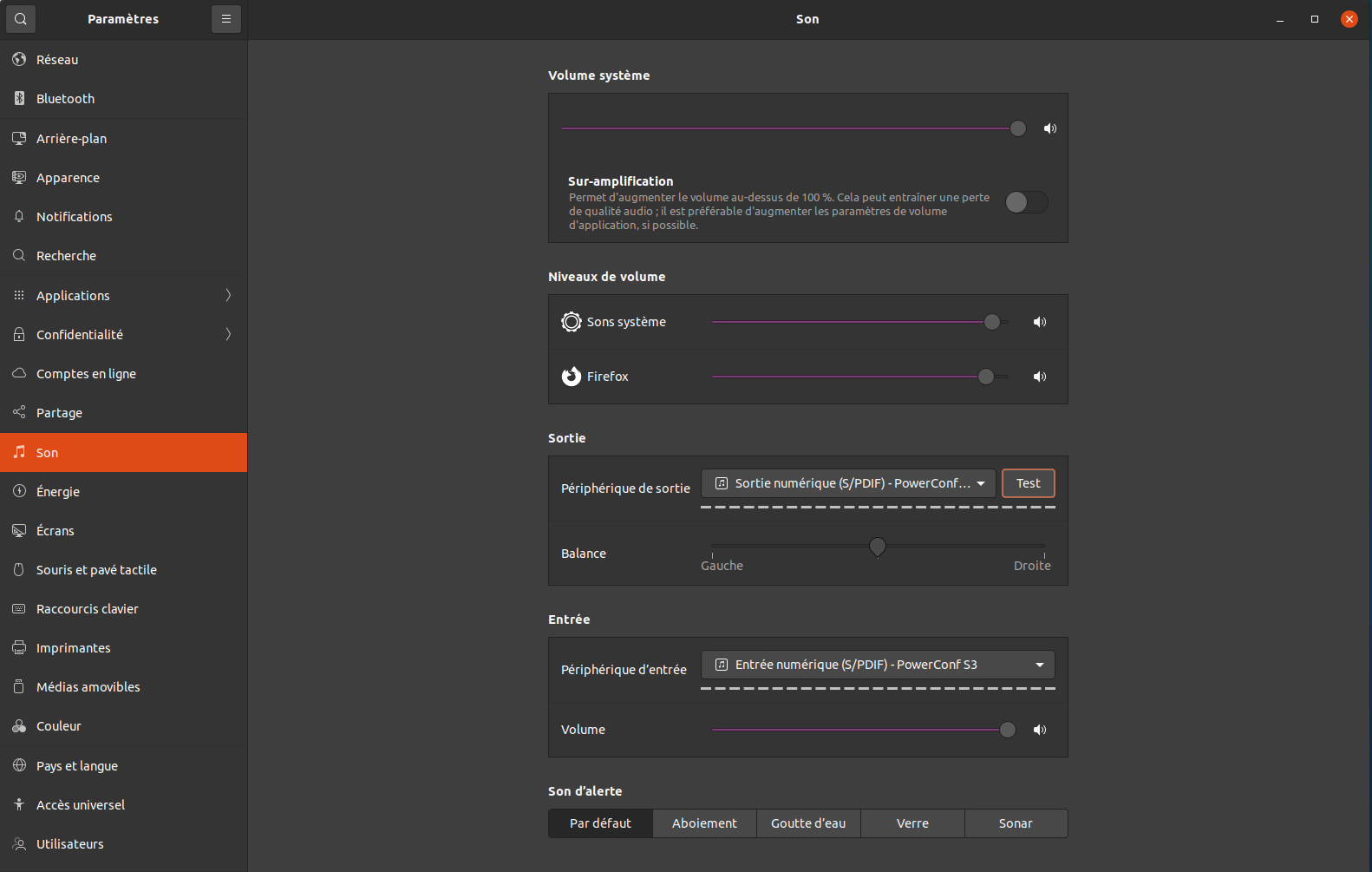

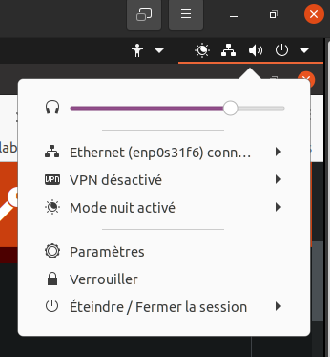

Cliquez sur "paramètres systèmes" puis "sons" ou cliquez sur le haut-parleur en haut à droite de votre écran puis "paramètres" et "son".

  • Dans la section sortie , périphérique de sortie choisir sortie numérique SPDIF de la pieuvre ici une "power conf S3"
  • Dans la section entrée, périphérique d'entrée, choisir l'entrée numérique SPDIF de la pieuvre, ici une "power conf S3"



vérification des device USB

Vérifier que la pieuvre fait bien partie de vos matériels USB par la commande "lsusb":

jlb@jlb-DS87D:~$ lsusb
Bus 002 Device 002: ID 8087:8000 Intel Corp.
Bus 002 Device 001: ID 1d6b:0002 Linux Foundation 2.0 root hub
Bus 001 Device 002: ID 8087:8008 Intel Corp.
Bus 001 Device 001: ID 1d6b:0002 Linux Foundation 2.0 root hub
Bus 004 Device 001: ID 1d6b:0003 Linux Foundation 3.0 root hub
Bus 003 Device 007: ID 05e3:0723 Genesys Logic, Inc. GL827L SD/MMC/MS Flash Card Reader
Bus 003 Device 005: ID 05e3:0608 Genesys Logic, Inc. Hub
Bus 003 Device 029: ID 045e:0750 Microsoft Corp. Wired Keyboard 600
Bus 003 Device 028: ID 093a:2510 Pixart Imaging, Inc. Optical Mouse
*Bus 003 Device 037: ID 10d6:2000 Actions Semiconductor Co., Ltd PowerConf S3*
Bus 003 Device 001: ID 1d6b:0002 Linux Foundation 2.0 root hub
jlb@jlb-DS87D:~$

où la ligne entre étoiles désigne bien la pieuvre Power Conf S3. Si elle n'apparaît pas,

  • débrancher et rebrancher le cable USB qui la relie au PC.
  • Appuyer sur le bouton "power" de la pieuvre qui est peut-être en veille.

vérification des périphériques de son en entrée et sortie

  • En entrée son:
 jlb@jlb-DS87D:~$ arecord -l
**** Liste des Périphériques Matériels CAPTURE ****
carte 1: PCH [HDA Intel PCH], périphérique 0: ALC892 Analog [ALC892 Analog]
  Sous-périphériques: 1/1
  Sous-périphérique #0: subdevice #0
carte 2: S3 [PowerConf S3], périphérique 0: USB Audio [USB Audio]
  Sous-périphériques: 0/1
  Sous-périphérique #0: subdevice #0
jlb@jlb-DS87D:~$
  • En sortie son:
 jlb@jlb-DS87D:~$ aplay -l
**** Liste des Périphériques Matériels PLAYBACK ****
carte 1: PCH [HDA Intel PCH], périphérique 0: ALC892 Analog [ALC892 Analog]
  Sous-périphériques: 1/1
  Sous-périphérique #0: subdevice #0
carte 1: PCH [HDA Intel PCH], périphérique 1: ALC892 Digital [ALC892 Digital]
  Sous-périphériques: 0/1
  Sous-périphérique #0: subdevice #0
carte 2: S3 [PowerConf S3], périphérique 0: USB Audio [USB Audio]
  Sous-périphériques: 0/1
  Sous-périphérique #0: subdevice #0


Dans les deux cas on voit bien la présence du périphérique "power conf S3" qui désigne la pieuvre.


vérification des pilotes ALSA

L'utilitaire "alsamixer" permet de contrôler les pilotes ALSA qui gèrent les cartes son.
Vérifier dans "alsamixer" que la pieuvre est bien visible :

  • choisir la bonne carte son à l'aide de la touche F6.
  • Sélectionner la carte de la pieuvre ici "power conf S3"
  • et afficher à la fois "entrée" et "sortie" par F5.

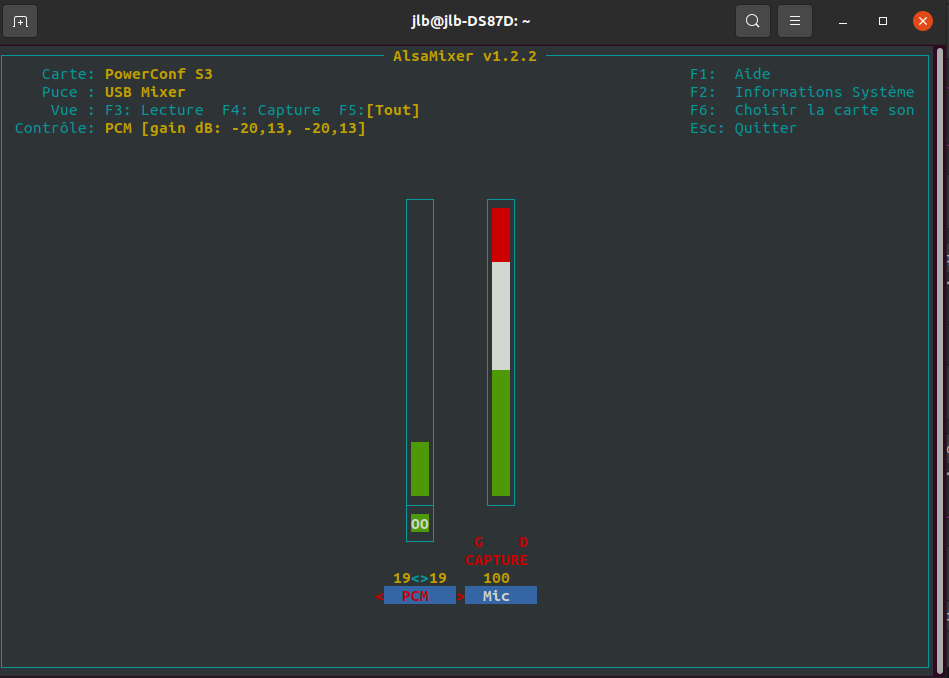

Vous devez obtenir quelque chose qui ressemble à ceci et surtout sous assurer qu'aucun "M" qui signifie "mute" n'apparaît.
Si c'est le cas, vous pouvez "démuter" par (SHIFT)+M ce qui fera disparaître le "M" et restaure le son.

Vérifier également que le volume n'est pas réduit à zéro: vous pouvez le mettre à 80% par exemple.



Vérification du serveur de sons pulseaudio

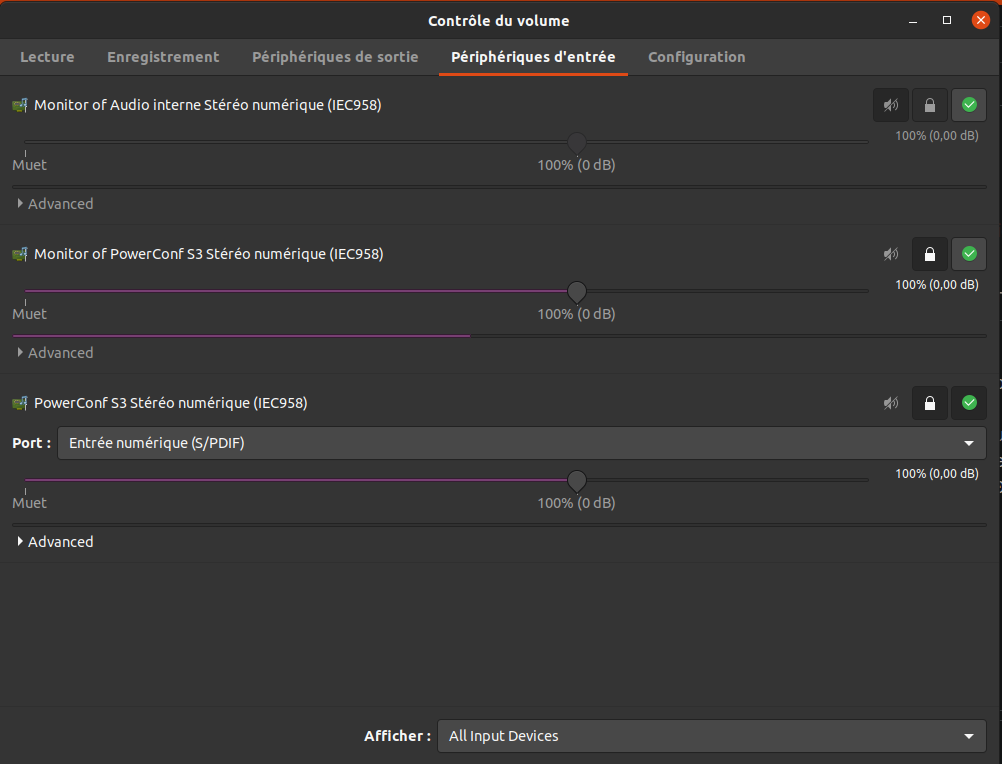

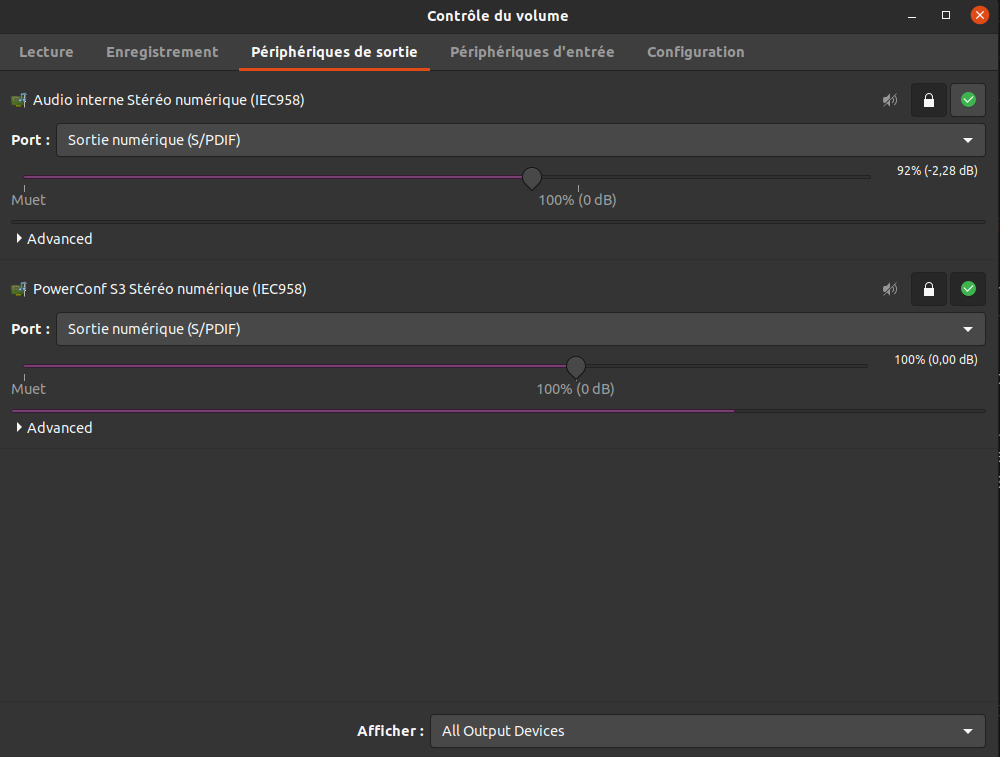

L'utilitaire "pavucontrol" permet de contrôler le serveur de sons "pulseaudio" qui est la couche logicielle entre vos applications (Firefox, Recorder,…) et vos pilotes de sons. Il indique ce qu'il faut faire de chaque entrée ou sortie son. Voici ce qui vous devriez obtenir:
